特性：
手控阀门是用来控制空气流向
手控阀门和球阀是控制气动装置空气压力的开与关
当设备要进行必要的检查和维修保养，手控阀可使剩余压力都释放
手控阀门有四种类型供使用
产品详情：

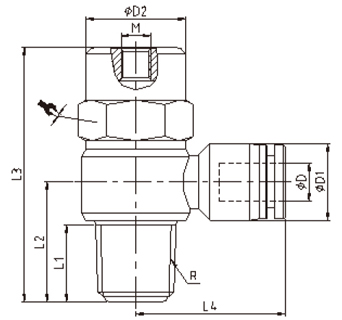

MODEL | ΦD | R | M | L1 | L2 | L3 | L4 | ΦD1 | ΦD2 |  |
QKF06-01 | 6 | R1/8 | M5 | 8 | 15 | 37 | 23 | 13.3 | 13 | 13 |
QKF06-02 | 6 | R1/4 | M5 | 13 | 20.3 | 43 | 25 | 13.3 | 17 | 17 |
QKF08-01 | 8 | R1/8 | M5 | 8 | 15.8 | 37 | 25.8 | 15 | 13 | 13 |
QKF08-02 | 8 | R1/4 | M5 | 13 | 21.3 | 43 | 28.9 | 15 | 17 | 17 |
